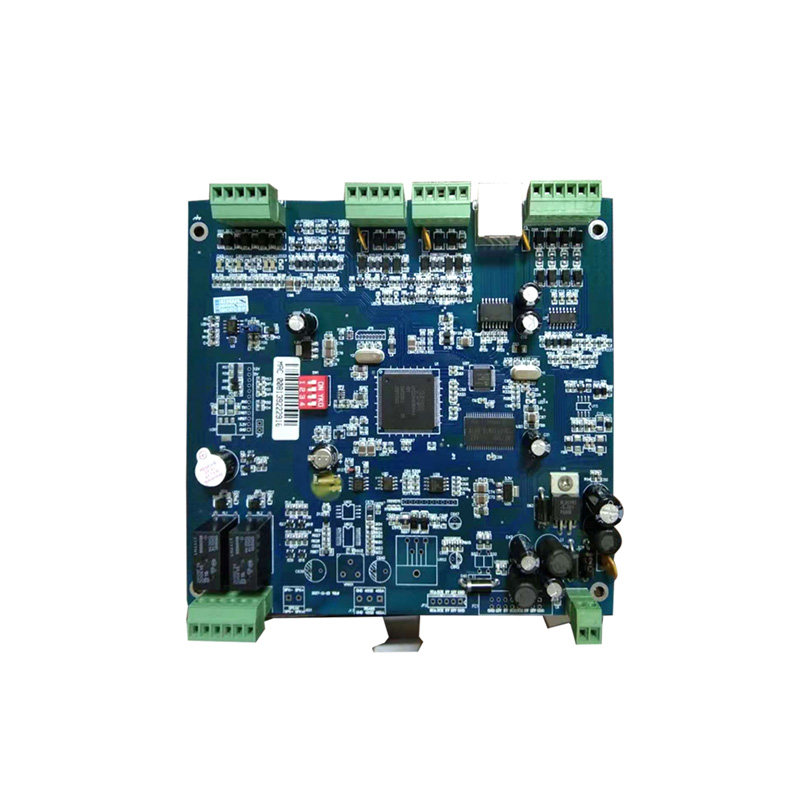

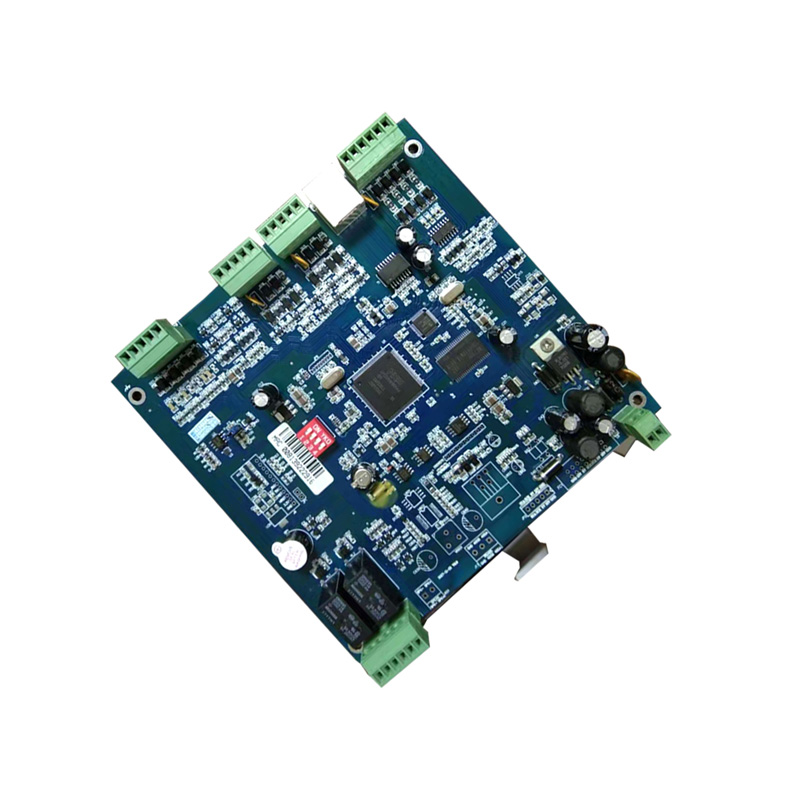

RD800 Controlador de acesso a código QR

Especificações técnicas

Método de Comunicação

Porta de Comunicação

Interface Ethernet auto-adaptativa 10/100 M,

Cabo de rede com conexão direta

Cabo de rede cruzado

Protocolo

Protocolo TCP / IP

Protocolo de comunicação serial

Taxa de transmissão

9600

Distância de Transmissão

TCP / IP

<100 metros

Suporte a operação offline

Permitir atualização online ou remota

Suporte para segmento de gateway cruzado / rede cruzada

Programação Semanal

15 grupos * 7 dias * 8 períodos

Programação de férias

15 grupos * 100 dias * 2 períodos

Programação de controle

Grupo * 7 dias * 8 períodos

Memória

Usuários de cartão

65.000 (tipo padrão), expansível para 250.000 usuários

Registros de Eventos

80.000 (tipo padrão), expansível para 500.000

Capacidade do QR Code

100.000 vezes

Tempo de Retenção de Dados de Desligamento

10 anos

Parâmetros Elétricos

Entrada de energia do controlador

12VDC

Fonte de alimentação 5a dedicada para controle de acesso

110 ~ 260VAC 50 / 60HZ

Fonte de alimentação de reserva

Bateria de chumbo-ácido 12V / 7AH (opcional)

Corrente de Trabalho

<150mA (Nota: Trava elétrica e corrente do leitor não incluídas)

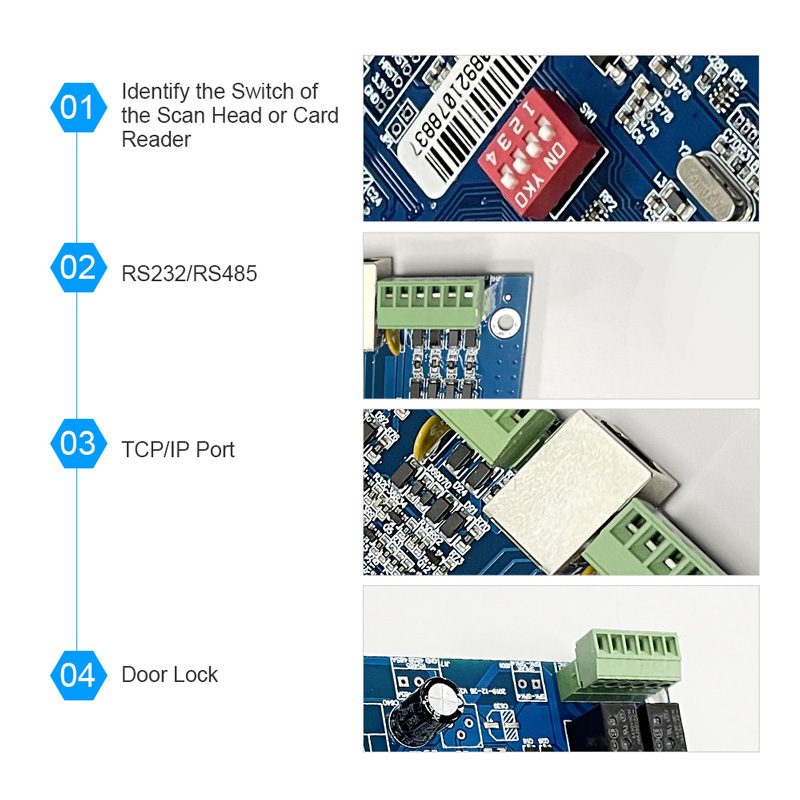

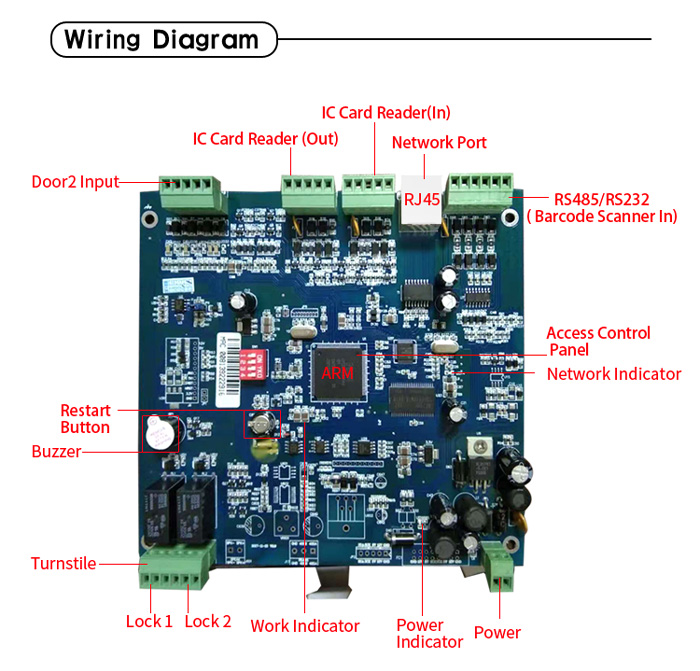

Porta de Comunicação

Porta de rede TCP / IP

Porta serial RS232

2 canais, suporte para conexão de leitor de código QR / leitor de cartão de identificação

Porta do leitor

2 canais, suporte leitor Wiegand 26/34

Saída de Relé

Relé Omron DC30V / 5A, 250VAC / 5A

Relay Delay

Atraso de 1-255 segundos do relé de fechadura da porta pode ser definido, outros relés podem ser definidos 1-65535 segundos

Proteção de Interface

Todas as interfaces de entrada e saída têm proteção contra sobretensão e sobrecorrente, portas de comunicação e portas de alimentação têm proteção contra raios em vários níveis

Saída de fechadura de porta

1 canal, capacidade do relé 30VDC 5A, atraso do relé 1-255 segundos pode ser definido

Entrada do sensor da porta

Saída de Voz

1 canal com interface de amplificador de potência de voz

Entrada do sensor da porta

1 canal, normalmente aberto e normalmente fechado pode ser definido, a distância de transmissão entre o cabo de rede comum e o controlador é inferior a 200 metros

Entrada do botão de saída

Entrada de alarme do usuário

Entrada da fechadura totalmente aberta

1 canal, distância de transmissão entre o cabo de rede comum e o controlador ≤200m

Entrada com fechadura totalmente fechada

Parâmetro de Desempenho

Velocidade de leitura do cartão

<0,2 segundos, suporte leitor de cartão para deslizar ao mesmo tempo

Intervalo de deslize

<0,5s

Placa de download de rede

> 200 cartões / s, o tempo de download de 20.000 cartões é inferior a 100 segundos

Registro de upload de rede

> 350 registros / s, tempo de upload de 100.000 registros é inferior a 330 segundos

Tipo de leitor de cartão de suporte

IC, ID, senha, biometria, etc.

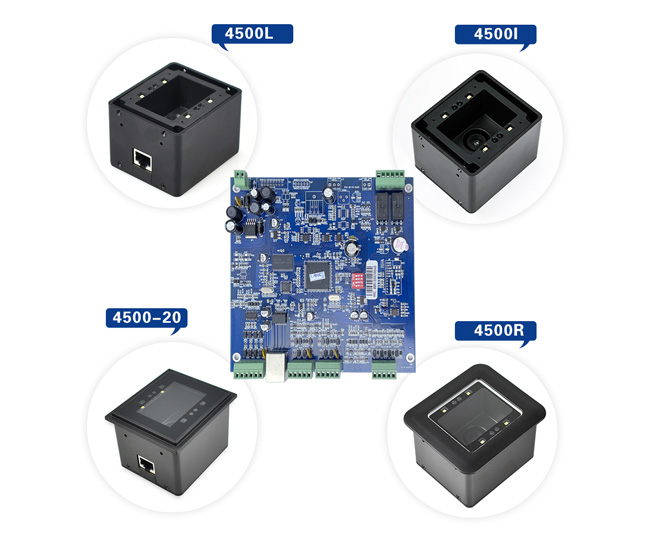

Velocidade de leitura do código QR

<0,5s

Intervalo de código de varredura

<0,5s

Verificação de código QR

Verificação de regra, suporte ao código QR para abrir a porta offline

Parâmetro Físico

Tamanho PCB

160 mm × 150 mm

Temperatura de operação

-20 ℃ - 65 ℃

Humidade relativa

0 - 90% Sem condensação
