Leitor de código de barras 2D Embutido em Turnstile Com Wiegand Board

Com a popularidade dos pagamentos móveis, Hoje em dia, muitos jovens viajam apenas com o celular. Eles não só não precisam transportar dinheiro, mas também não precisa transportar com o cartão NFC quando eles vão para a estação de metrô onde tem um torniquete. Porque quando o scanner de código de barras 2d embutido em torniquete com placa wiegand para controle de acesso, nossa vida está ficando mais simples.leitor de código de barras

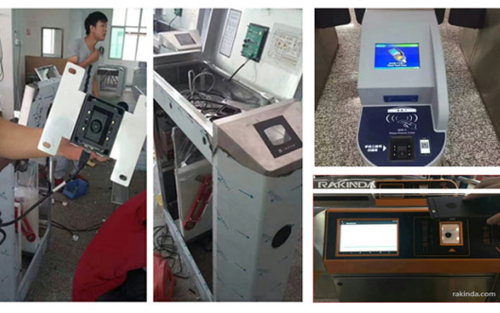

O leitor de código de barras de montagem fixa pode ser incorporado em torniquete para ler códigos de barras impressos ou de tela. Quando queremos passar pelos portões, apenas abra o software de aplicação da sua aplicação de celular para gerar código de barras eletrônico como ingressos. leitor de código de barras

No início, O leitor de código de barras dos torniquetes lê o código de barras eletrônico do celular. E, em seguida, os dados do uploadtile para o sistema de gerenciamento de acesso em segundo plano para identificar se os bilhetes do código de barra eletrônico são válidos. Finalmente, se os bilhetes eletrônicos forem efetivos, se os bilhetes eletrônicos forem efetivos para permitir que os hóspedes entrem.leitor de código de barras

O que é o protocolo Wiegand ?

O protocolo Wiegand é um protocolo de comunicação desenvolvido pela Motorola que se aplica aos leitores de cartões para o controle de acesso. O protocolo Wiegand não define a taxa de transmissão da comunicação e não define o comprimento de dados. O formato Wiegand é a principal definição de transmissão de dados: Dados 0 e Dados 1 representam a transmissão de 0 e 1. Agora, o formato Wiegand mais comum é de 26 bits, os outros, incluindo 34 bits, 36bit, 44bit e assim por diante.

Como o módulo do scanner de código de barras se conecta com o Wiegand Board?

O torniquete geral precisa apoiar o protocolo Wiegand para o controle de acesso. Mas a interface comum do scanner de código de barras é RS232 ou USB, então ele deve ser convertido para saída Wiegand de USB ou RS232. Próximo, Vou mostrar-lhe como o scanner da interface RS232 é convertido na saída Wiegand usando a placa Wiegand.leitor de código de barras

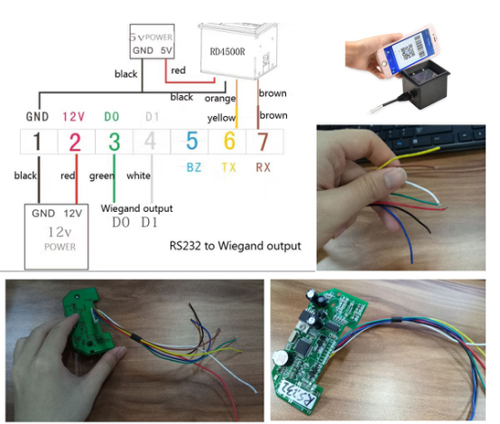

O painel Wiegand tem sete linhas coloridas diferentes. A linha verde e a linha branca representam Dados 0 e Dados 1 da saída de dados Wiegand. A linha preta e a linha vermelha se conectam com o adaptador de energia 12V, o preto, amarelo e marrom estas três linhas da placa Wiegand se conectam separadamente linhas pretas, laranja e marrom do scanner de código de barras. A linha preta e a linha vermelha do adaptador de energia de 5V se conectam separadamente com a linha preta e a linha vermelha do scanner de código de barras.

Produtos de scanner de código de barras recomendados:

RD4600 2d scanner de código de barras tem uma interface USB ou RS-232. Lê códigos de barras impressos ou de tela muito bem. Ao mesmo tempo, com design simplificado e pequeno, Além da incorporação perfeita nos vários tipos de máquinas self-service, Também pode ser colocado diretamente no externo para usar, o que é muito bom.leitor de código de barras
